Photogrammétrie par drone : le guide complet pour cartographier en 3D
Ce site contient des liens d'affiliation pour lesquels nous pourrions être rémunérés.On vous explique tout ici.
La photogrammétrie par drone permet de transformer des images aériennes en modèles 3D ultra-précis. Ce guide vous montre comment y arriver, que vous soyez débutant ou photographe aguerri.
Cartographier un terrain ou modéliser un bâtiment en 3D était autrefois complexe, coûteux et réservé aux professionnels.
Aujourd’hui, avec un drone, quelques compétences et les bons outils, vous pouvez réaliser des relevés précis et professionnels. Mais sans méthode claire, on se perd facilement entre matériel, logiciels et erreurs de capture.
Ce guide répond à toutes vos questions : qu’est-ce que la photogrammétrie, quel drone choisir, comment réussir vos prises de vues et générer des modèles 3D exploitables.
Qu’est-ce que la photogrammétrie par drone ?
1. Une technologie de mesure par l’image
La photogrammétrie est une technique qui permet d’obtenir des mesures précises à partir de photographies. Le principe repose sur la parallaxe : en capturant une même zone sous différents angles, on peut reconstituer la géométrie 3D des objets.
Avec un drone, on automatise la capture d’images aériennes régulières, à haute résolution, couvrant de grandes surfaces rapidement. Le traitement logiciel permet ensuite de produire des orthophotos, nuages de points, modèles 3D et maillages texturés.
2. Ce que permet la photogrammétrie aérienne
La photogrammétrie par drone révolutionne la façon dont nous capturons et analysons notre environnement. Cette technologie transforme de simples photographies aériennes en données géospatiales précises et exploitables.
Modélisation 3D haute précision : Créez des modèles tridimensionnels détaillés de terrains, bâtiments ou infrastructures avec une résolution centimétrique. Ces reconstructions fidèles permettent des mesures exactes de volumes, surfaces et distances sans contact physique avec l’objet étudié.

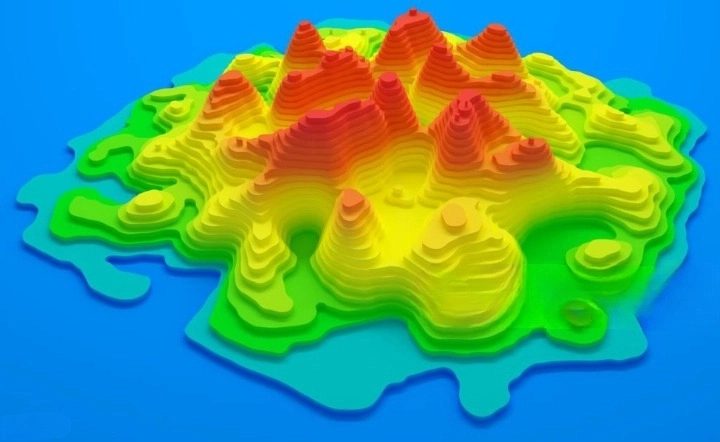

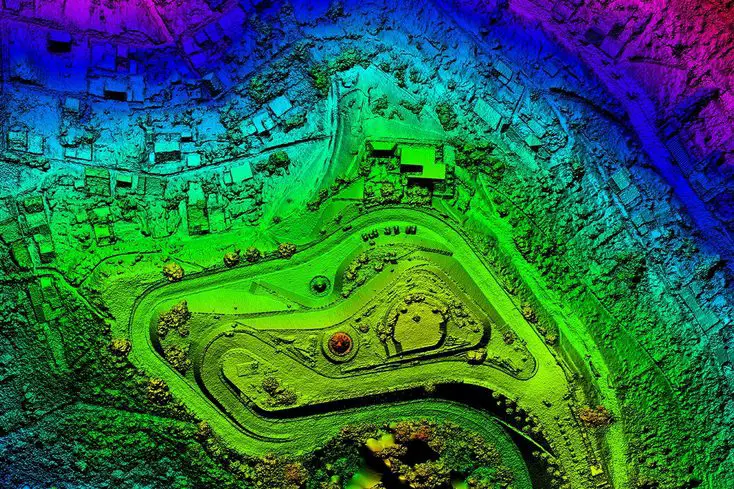

cartographie topographique avancée : Générez des cartes topographiques actualisées, des courbes de niveau et des modèles numériques de terrain (MNT) en une fraction du temps requis par les méthodes traditionnelles. La couverture rapide de vastes zones devient possible en quelques heures de vol.
Documentation patrimoniale : Préservez numériquement des sites historiques, monuments ou zones archéologiques avec un niveau de détail exceptionnel. Ces archives 3D constituent une sauvegarde précieuse pour les générations futures.
Suivi temporel et analyse comparative : Surveillez l’évolution d’un site dans le temps en comparant des modèles 3D réalisés à différentes périodes. Cette capacité s’avère cruciale pour le monitoring environnemental, le suivi de chantiers ou l’évaluation de dommages post-catastrophe.
Pourquoi utiliser un drone pour la cartographie 3D ?
1. Un gain de temps, de précision et de liberté
Les drones réduisent drastiquement le temps nécessaire aux relevés topographiques. Plus besoin d’accéder physiquement à toutes les zones. Les images sont prises de façon systématique, avec une précision centimétrique selon le matériel.
2. Des résultats professionnels à portée de main
Ce qui n’était accessible qu’aux bureaux d’études spécialisés devient réalisable avec un drone à moins de 3 000 € et un logiciel bien maîtrisé. De nombreux passionnés ou petites structures produisent aujourd’hui des livrables professionnels sans équipe de terrain.
De quoi avez-vous besoin pour démarrer ?
1. Le matériel indispensable
Drone avec GPS précis : DJI Phantom 4 RTK, Mavic 3 Enterprise ou Matrice 300.
Caméra stabilisée : Idéalement 20 MP minimum, avec obturateur mécanique.
Batteries et stockage : suffisant pour couvrir l’aire à cartographier.
2. Les meilleurs logiciels de photogrammétrie
| Logiciel | Usage | Prix | Niveaux |
|---|---|---|---|
|
Pix4Dmapper |
Pro / polyvalent |
€€€ |
Intermédiaire |
|
Agisoft Metashape |
Modélisation 3D |
€€ |
Avancé |
|
DroneDeploy |
Simple et cloud |
€€ |
Débutant |
|
WebODM |
Open source |
Gratuit |
Technique |
3. Les conditions de vol à respecter
La météorologie conditionne directement la réussite de vos missions. Privilégiez les conditions anticycloniques stables avec un vent inférieur à 20 km/h et une visibilité supérieure à 5 kilomètres. Évitez les périodes de brouillard, de pluie ou de neige qui compromettent la qualité des images et la sécurité du vol.
L’heure de prise de vue influence la qualité de l’éclairage. Programmez vos vols entre 10h et 14h pour minimiser les ombres portées et obtenir un éclairage homogène. L’angle solaire doit être supérieur à 30° pour éviter les contrastes excessifs.
Respectez scrupuleusement la réglementation aérienne en vigueur. Vérifiez les NOTAM, les zones interdites et les espaces aériens contrôlés via des applications comme Geoportail ou Mach7Drone. Obtenez les autorisations nécessaires pour les vols en agglomération ou près d’aérodromes, et déclarez systématiquement vos activités aux autorités compétentes.
Étapes clés pour une mission de photogrammétrie réussie
1. Planifier la mission
La réussite d’un projet de photogrammétrie par drone commence par une planification rigoureuse. Cette phase préparatoire détermine la qualité finale des résultats obtenus.
L’analyse du terrain constitue le premier impératif. Étudiez la topographie, identifiez les obstacles potentiels (lignes électriques, tours, végétation dense) et vérifiez les restrictions aériennes via les cartes NOTAM et les zones interdites. La météorologie joue également un rôle crucial : privilégiez les conditions stables avec un vent faible et une luminosité homogène.
La définition des paramètres de vol s’avère ensuite fondamentale. Déterminez l’altitude de vol en fonction de la résolution souhaitée (GSD – Ground Sample Distance), calculez le taux de recouvrement nécessaire (généralement 80% longitudinal et 60% latéral), et établissez la grille de vol optimale. Les logiciels de planification comme DroneDeploy, Pix4Dcapture ou Litchi facilitent cette étape en automatisant les calculs et en visualisant le plan de vol.
2. Capturer les images
L’exécution du vol demande une attention particulière aux détails techniques pour garantir la cohérence des données collectées.
Avant le décollage, procédez aux vérifications préalables : niveau de batterie, calibrage de la nacelle, paramètres de l’appareil photo (mode manuel recommandé), et test de la liaison radio. Configurez les réglages photographiques en fonction des conditions : ISO bas pour minimiser le bruit, ouverture adaptée à la profondeur de champ souhaitée, et vitesse d’obturation suffisamment rapide pour éviter le flou de mouvement.
Durant le vol, surveillez constamment les paramètres de qualité. Maintenez une vitesse de vol constante et modérée, vérifiez le bon fonctionnement du déclenchement automatique, et adaptez les réglages si les conditions lumineuses évoluent. La régularité du vol et l’homogénéité des prises de vue conditionnent directement la précision du traitement ultérieur.
3. Traiter les données
Le post-traitement transforme la collection d’images en produits cartographiques exploitables grâce à des logiciels spécialisés.
L’importation des données dans le logiciel (Agisoft Metashape, Pix4Dmapper, ou alternatives open-source comme OpenDroneMap) lance le processus de calcul. L’alignement des photos constitue la première étape : le logiciel identifie les points de liaison entre les images et reconstruit la géométrie de prise de vue. Cette phase critique détermine la qualité de la reconstruction finale.
La génération du nuage de points dense suit, créant une représentation tridimensionnelle détaillée de la zone étudiée. Le maillage 3D (mesh) est ensuite calculé, puis texturé avec les informations colorimétriques des photographies originales. Parallèlement, l’orthomosaïque et le modèle numérique de terrain (MNT) sont produits selon les besoins du projet.
L’optimisation des paramètres de traitement permet d’ajuster la balance entre qualité et temps de calcul. L’intégration de points de contrôle au sol améliore significativement la précision géométrique et permet d’atteindre des exactitudes centimétriques.
4. Exploiter les résultats
La valorisation des données produites dépend des objectifs initiaux du projet et des besoins des utilisateurs finaux.
Les produits livrables se déclinent sous plusieurs formats : orthophotos géoréférencées pour l’analyse visuelle, modèles 3D pour la visualisation immersive, nuages de points pour les mesures précises, et cartes thématiques pour la communication. L’intégration dans des systèmes d’information géographique (SIG) facilite l’analyse spatiale et le croisement avec d’autres jeux de données.
Les applications pratiques sont multiples : calculs volumétriques pour les terrassements, surveillance de l’évolution temporelle des sites, documentation patrimoniale, ou encore support à la planification urbaine. La mise à disposition via des plateformes web permet le partage collaboratif et l’accès distant aux résultats.
La validation des résultats par des mesures de contrôle sur le terrain garantit la fiabilité des données produites et leur conformité aux exigences métrologiques du projet.
Exemples concrets : ce qu’on peut vraiment faire avec

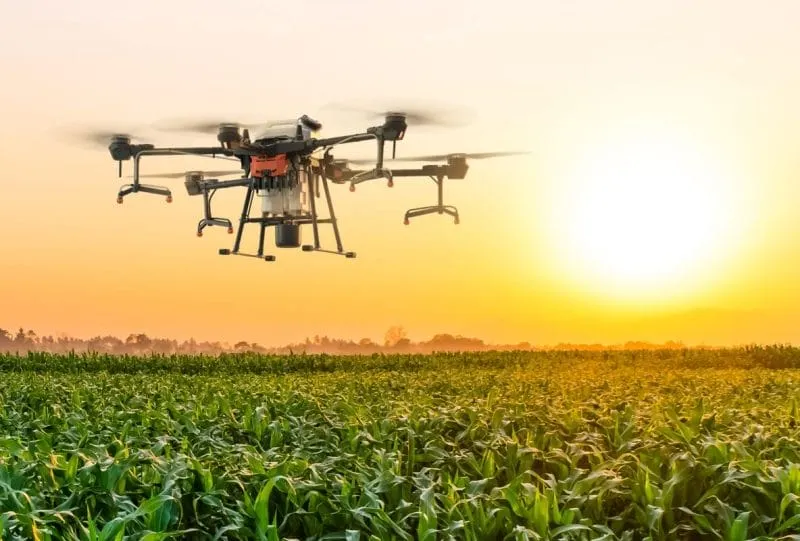

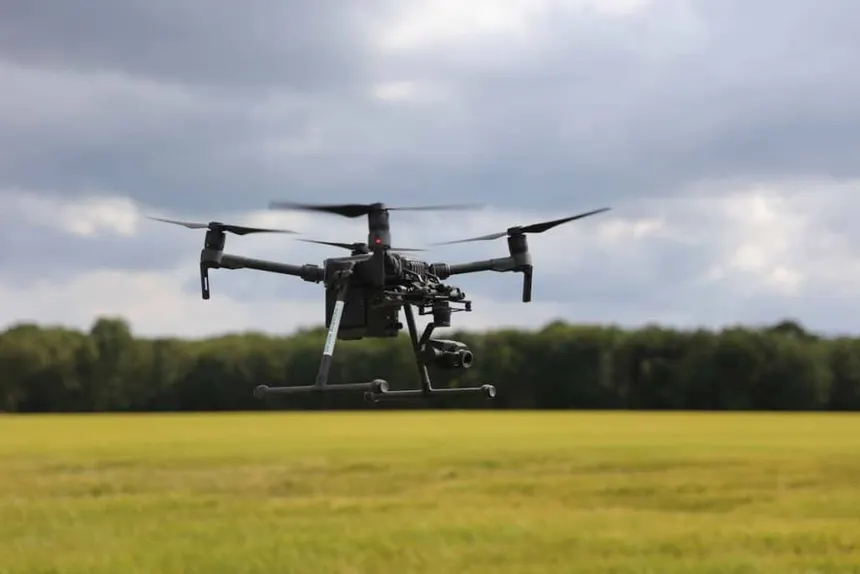

1. Agriculture de précision
La photogrammétrie révolutionne l’agriculture de précision en fournissant des données exploitables pour optimiser les rendements. Les agriculteurs utilisent les cartes de végétation NDVI pour identifier les zones de stress hydrique ou nutritionnel, permettant une fertilisation ciblée et une gestion rationnelle des ressources. Les modèles 3D des parcelles facilitent le calcul précis des volumes de stockage de fourrage et l’estimation des rendements avant récolte.
L’analyse multitemporelle des cultures révèle l’évolution de la biomasse végétale et aide à détecter précocement les maladies ou parasites. Les viticulteurs exploitent particulièrement cette technologie pour cartographier la variabilité intra-parcellaire et adapter leurs pratiques œnologiques selon les terroirs identifiés. La surveillance des systèmes d’irrigation par reconstruction 3D permet d’optimiser la distribution de l’eau et de détecter les fuites sur les grandes exploitations.
2. BTP et inspection
Le secteur du bâtiment et des travaux publics adopte massivement la photogrammétrie pour le suivi de chantier et la gestion de projet. Les modèles 3D haute résolution permettent un suivi précis de l’avancement des travaux, avec des comparaisons automatisées entre l’état réel et les plans théoriques. Cette approche facilite la détection précoce des non-conformités et réduit les coûts de reprise.
Les calculs volumétriques automatisés révolutionnent la gestion des matériaux : cubatures de terrassement, volumes de remblai, quantification des stocks de granulats. Les entreprises de démolition utilisent la modélisation 3D pour estimer précisément les volumes à évacuer et planifier les opérations en toute sécurité. La documentation des ouvrages d’art par photogrammétrie constitue un outil précieux pour la maintenance préventive et l’inspection régulière des infrastructures critiques.
3. Patrimoine et modélisation 3D
La conservation du patrimoine architectural trouve dans la photogrammétrie un allié indispensable pour la documentation et la restauration. Les modèles 3D millimétriques des monuments historiques constituent des archives numériques pérennes, préservant la mémoire des sites menacés par l’érosion, les conflits ou les catastrophes naturelles.
Les architectes du patrimoine s’appuient sur ces relevés précis pour concevoir des interventions respectueuses de l’existant. La photogrammétrie révèle les détails architecturaux inaccessibles, documente l’évolution des pathologies structurelles et guide les choix de restauration. Les sites archéologiques bénéficient d’un archivage 3D systématique des fouilles, permettant une analyse post-excavation approfondie et le partage des découvertes avec la communauté scientifique internationale.
Conseils de pro pour des résultats optimaux
1. Optimiser les réglages caméra et trajectoire
La maîtrise des paramètres techniques distingue les professionnels des amateurs. Privilégiez systématiquement le mode manuel de l’appareil photo pour maintenir une cohérence parfaite entre les prises de vue. Réglez l’ISO au minimum (100-200) pour préserver la qualité d’image, et adaptez l’ouverture selon le terrain : f/5.6 à f/8 pour les zones planes, f/11 pour les reliefs accidentés nécessitant une profondeur de champ étendue.
La vitesse d’obturation doit être suffisamment rapide pour éviter le flou de bougé, généralement 1/500s minimum selon la vitesse de vol. Désactivez la stabilisation d’image qui peut créer des micro-vibrations parasites. Shootez en format RAW pour conserver toute la latitude de post-traitement, et vérifiez que l’histogramme évite les zones de surexposition qui compromettraient la reconstruction.
Le choix de la focale influence directement la qualité : les objectifs à focale fixe offrent une meilleure homogénéité que les zooms. Calibrez régulièrement votre équipement et documentez les paramètres intrinsèques de chaque objectif utilisé.
2. Corriger les erreurs fréquentes
Les échecs de reconstruction proviennent souvent de défauts évitables. Le sous-recouvrement reste l’erreur la plus critique : respectez scrupuleusement les 80% longitudinaux et 60% latéraux, et augmentez ces valeurs en terrain complexe. Les variations d’exposition entre les images perturbent l’alignement automatique : utilisez un mode d’exposition fixe ou bracket avec parcimonie.
Les surfaces uniformes (eau, neige, toitures métalliques) posent des défis particuliers. Enrichissez ces zones avec des points de passage supplémentaires et réduisez l’altitude de vol pour augmenter la résolution. Les ombres portées créent des discontinuités dans la reconstruction : planifiez vos vols aux heures où le soleil est suffisamment haut, idéalement entre 10h et 14h.
Les mouvements parasites du drone (rafales, vibrations) dégradent la qualité. Surveillez les conditions météorologiques et n’hésitez pas à reporter le vol si le vent dépasse 25 km/h.
3. Aller plus loin : combiner lidar et photogrammétrie
L’association photogrammétrie-Lidar offre une complémentarité exceptionnelle pour les projets exigeants. Le Lidar excelle dans la pénétration de la végétation dense et fournit des mesures de hauteur précises, tandis que la photogrammétrie apporte la richesse colorimétrique et la résolution fine des détails.
Cette hybridation s’avère particulièrement pertinente en milieu forestier : le Lidar cartographie le sol sous la canopée tandis que la photogrammétrie documente la structure visible de la végétation. Pour les infrastructures complexes, combinez les données pour obtenir une géométrie Lidar précise enrichie des textures photographiques.
Les logiciels modernes facilitent cette fusion : importez les nuages de points Lidar comme contraintes géométriques dans le traitement photogrammétrique, ou utilisez les points Lidar pour améliorer la précision de l’orientation externe des images.
Foire aux questions (FAQ)
Peut-on faire de la photogrammétrie avec un drone standard ?
Oui, mais pour de bons résultats, un GPS précis et une caméra de qualité sont préférables.
Quelle est la différence entre orthophoto et modèle 3D ?
L’orthophoto est une image 2D géoréférencée; le modèle 3D reproduit les volumes.
Combien coûte un projet de cartographie 3D ?
Entre 0 € (open source) et plusieurs milliers d’euros selon matériel et logiciels.
Quelle précision peut-on atteindre ?
Quelques centimètres avec un bon drone, logiciel et GCP.
Quel drone choisir pour commencer ?
Le DJI Mini 4 Pro pour le loisir, ou un Phantom 4 RTK pour un usage pro.
Conclusion : une technologie à la portée de tous
La photogrammétrie par drone ouvre un champ immense d’applications. Rapide, précise, abordable, elle permet à chacun de produire des cartes ou modèles 3D de qualité professionnelle. Que vous soyez curieux ou spécialiste, il est temps de vous lancer. Essayez un vol test, testez un logiciel, et donnez vie à vos paysages depuis les airs.
